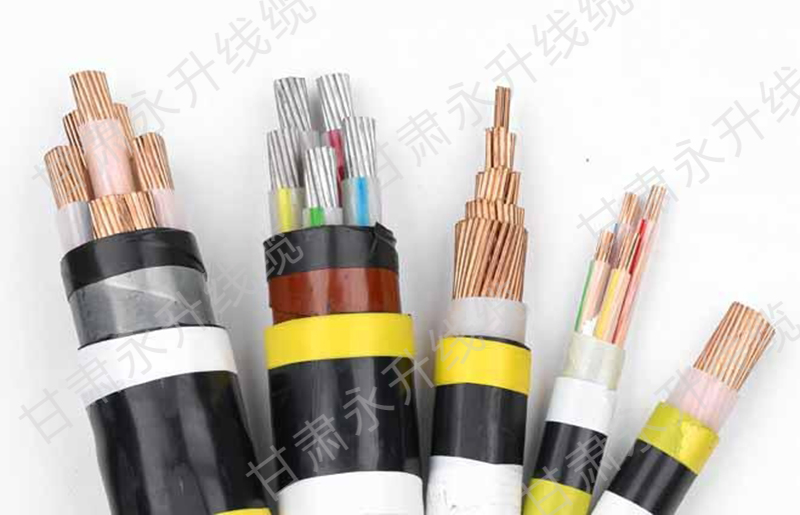

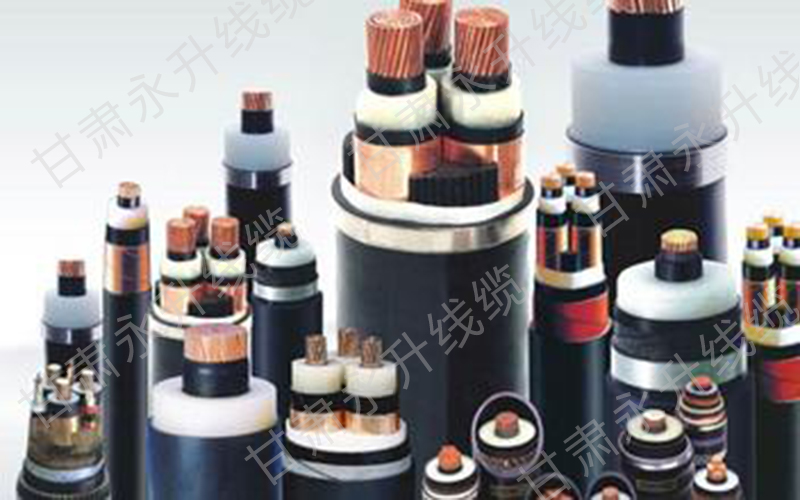

铜芯电线电缆

分类:电力电缆 -





  1.使用条件

  电缆导体最高额定工作温度

  交联聚乙烯绝缘电缆90℃

  聚氯乙烯绝缘电缆70℃

  电缆导体短路时最高额定工作温度短路时间不超过5s

  交联聚乙烯绝缘电缆250℃

  聚氯乙烯绝缘电缆160℃

  2.使用环境

    电缆可直埋地下、隧道或穿管中等,可在潮湿环境及地下水位较高的地方使用,并能承受一定的压力和拉力。

  3.电缆安装时的环境温度

  敷设电缆时,电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃,环境温度若低于0℃时须采取加温措施。

  4.电缆安装时的最小允许弯曲半径

项目

 单芯电缆

多芯电缆

无铠装

 有铠装

 无铠装

有铠装

安装时的电缆最小弯曲半径

20D

15D

15D

 12D

靠近连接盒和终端电缆的最小弯曲半径

15D

12D

 12D

 10D

软结构电缆最小弯曲半径

6D

8D

 10D

8D

注:D为电缆外径

   5.电缆的牵引速度和强度

  机械敷设电缆的速度不宜超过15m/min。

  最大牵引强度N/mm2电缆转弯处,按牵引力=侧压力×转弯处弯曲半径进行控制。电缆侧压力控制在300kg/m以下。

  6.敷设电缆前

  应首先核实电缆的型号、规格及数量是否与设计图纸相符,同时检查电缆沟及隧道等转弯处的弯曲半径是否符合要求。

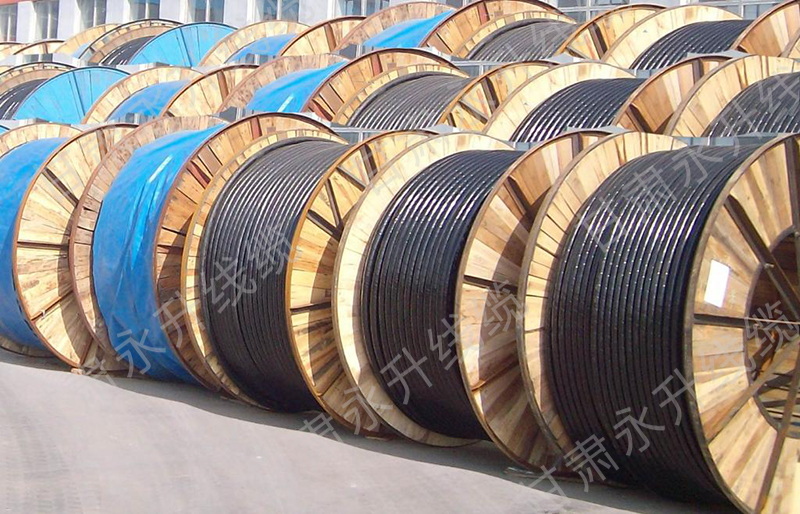

  电缆盘打开包装时,有托架的先拆除托架,由上而下、由外向里进行不要损伤电缆。

  打开包装后应检查电缆外观是否完好无损。

  7.电缆敷设放线时

  应选择足够强度的放线支架,放线架要牢固固定,不得倾斜。电缆宜采用上放线和张力放线,不得无放线架放线。

  放线时应有专人指挥,前后密切配合停、动一致,防止电缆局部受力过大而损伤电缆。

  在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中,不得含有可能影响环境温升持续超过5℃的热源,严禁含有易燃气体或易燃流体进入电缆通道。

  电缆敷设时应避免遭受其它机械外力、过热、腐蚀、擦伤、扭曲等损害。

  穿管敷设时,应采取有效措施,确保将管道清理干净,不应有沙石、玻璃等尖锐物存在,防止电缆经过穿管时,损伤电缆外护套。
